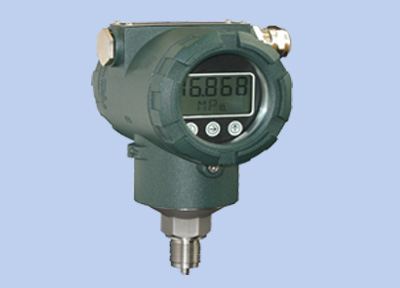

压力变送器

型    号： YF-2010

TV6K两线制高精度智能陶瓷电容压力变送器，是以先进的无中介液干式陶瓷电容压力传感器及微处理器为核心的高性能、高可靠性的智能压力变送器。具有不受安装方向影响、不会产生工艺污染、准确度高、长期稳定性好、低温漂、抗腐蚀、耐冲击、过载强达一百倍等特点。其最大优点是量程可以小到0.25kPa，抗过载能力却达200kPa。彻底解决了其它类型变送器没有小量程及在小量程时过载能力差的缺点。其另一特色的是它的正负表压功能，如：±200Pa，±7kPa等。
TV6系列智能变送器具有HART协议，可远程调整零点和量程，也可通过机壳内三个按键与LCD液晶进行各种功能组态，调零调满一次完成，可以加压或不加压进行量程设置，二十种显示单位任意切换，大屏幕LCD液晶读数方便，可组态的参数包括单位、零位、量程、阻尼、恢复出厂设定、线性修正、输出电流正反向、开平方、数模微调校正、故障输出指示等。
应用
＊ 过程控制    ＊ 冶金工业    ＊ 石油化工
＊ 液压系统    ＊ 环境控制    ＊ 检测系统
特点
＊ 两线制、高精度，具有HART协议
＊ 兼有远程和本地调整零点和量程
＊ 量程比可达100:1，通常使用10:1
＊ 抗腐蚀、耐潮湿、长期稳定性好
＊ 可测负压、正负压、过载能力强达一百倍
＊ 可选一体化防雷接线端子
＊ 可选多功能LCD数字现场指示表
＊ 整体防爆设计，带表盖锁紧防爆螺钉


 技术性能
测量范围：0-0.25kPa～2MPa
精 确 度：0.1% ；0.2%
适用介质：液体、气体、蒸汽
工作温度：-40～85℃（-20～70℃带LCD表头）
温度系数：零点和量程均为0.1％/10℃
稳 定 性：±0.2％FS/年
电源电压：9～45V DC，通常24V DC
输出信号：4～20mA DC带HART协议数字信号
输出电流：3.8～20.5mA，3.5～22.5mA间可组态
报警电流：低报：3.6mA；高报：21mA，缺省高报
最大负载：50×(电源电压-9)Ω
位置影响：任何方向偏离，均无影响
振动影响：对于l0g峰值，20～2000Hz时无影响
湿度影响：0～95％相对湿度无影响
外    壳：低铜铝合金（外涂环氧树脂）
防护等级：IP65
防    爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
现场指示：多功能LCD数字显示表
电气接口：M20×1.5阴螺纹
过程连接：M20×1.5或1/2"NPT阳螺纹
接 液 件：<过程连接> 不锈钢1Cr18Ni9Ti
<测量膜片> 干式陶瓷
<密 封 件> 氟橡胶O型环
重    量：1.2kg
