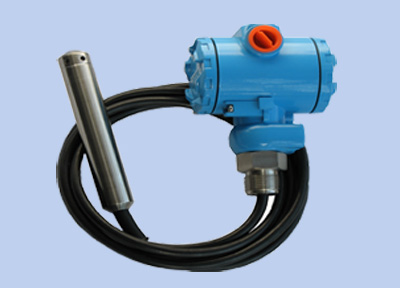

静压式液位计

TV815两线制静压液位变送器采用进口高稳定性硅压阻传感器，配合高性能专用集成电路，经严格的工艺过程装配而成。具有精度高、抗过载力强、稳定性好等特点。该系列变送器还具有标准的保护功能，以防止浪涌电压、射频干扰、过电压和反极性保护，以确保高可靠性。从而可以广泛地用于非密封场合(敞口容器)的液位测量，如大坝、水电站、高层水箱、冷却塔、污水处理池、泵站、水厂、水文地质、石油化工、河流监测等领域。

特点

* 两线制           * 长期稳定性好

* 安装简便         * 投入式结构、体积小

* 抗腐蚀、耐潮湿   * 可选LED数字指示表

技术性能

测量范围：0-1m～100m

精 确 度：0.2% ;0.5%

适用介质：与316L、1Cr18Ni9Ti、丁晴橡胶、氟橡胶、聚氨酯相兼容的液体

补偿温度：-20～80℃

工作温度：-40～85℃(-20～70℃带LED表头)

温度系数：在温度补偿范围内零点和量程均为0.15%/10℃

稳 定 性：±0.2%FS/年

过压极限：用户量程压力值的3倍

电源电压：12～36V DC，带LED显示表时为

15～36V DC，通常24V DC

输出信号：4～20mA DC

最大负载：50×(电源电压-U)Ω，带LED显示表

时U为15.通常U为12

启动时间：2秒，不需预热

位置影响：任何方向偏离90°，零点变化≤0.1%

振动影响：对于l0g峰值，20～2000Hz条件下影响小于0.1%FS

湿度影响：0～95%相对湿度无影响

防护等级：探头IP68、表头IP65

现场指示：31/2 LED数字显示表

电气接口：M20×1.5阴螺纹

过程连接：M27×2阳螺纹

重    量：1.5kg(电缆除外)

外形结构与材料

表头材料：环氧喷涂铸铝外壳

电缆尺寸：Φ8.5聚氨酯船级导气电缆

探头材料：1Cr18Ni9Ti不锈钢(Φ24×146)

传感膜片：316L不锈钢

密 封 件：丁晴橡胶、氟橡胶O型环

应用

* 罐体液位     * 供水系统     * 废水处理

* 冶金矿山     * 石油化工     * 水文地质

* 水力电力     * 水库油库     * 检测系统
