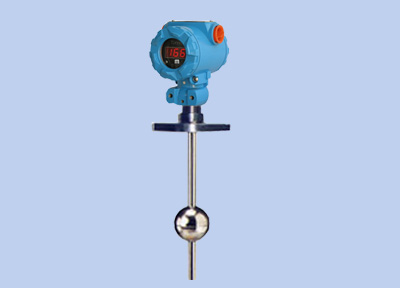

磁性浮子液位计

UHS磁性浮子液位变送器，杆式液位变送器可连续测量液体的液位或界面(测界面时，两种液体密度差≥0.1g/cm3)，将介质的液位变送为4～20mA.DC标准电流信号输出。与CH系列数字显示报警仪配套，可供石油、化工、轻纺、食品、酿酒、制药、船舶、发电、给排水等部门的液面和界面的远距离测量、调节、控制和报警。

特点

* 二线制仪表

* 结构简单，性能可靠

* 易于安装，维护方便

* 抗腐蚀、耐潮湿

* 可选LED数字现场指示表

工作原理

UHS磁性浮子液位变送器的工作基于浮子的浮力原理及磁耦合原理。当浮子随着液位(界面)上下浮动，浮子内永磁体的磁力作用于导管内的干簧管，使相应高度的干簧管闭合，得到正比于液位的电信号，经电路转换成4～20mA.DC的标准信号。

技术性能

测量范围：L=300～3000mm，由用户任意选择

精    度：±10mm

电源电压：12～36V DC，带LED显示表时为

15～36V DC，通常24V DC

输出信号：4～20mA DC

最大负载：50×(电源电压-U)Ω，带LED显示表

时U为15.通常U为12

介质密度：0.5～2.0 g/cm3

介质粘度：≤0.8Pa·S

工作温度：-40～85℃(-20～70℃带LED表头)

工作压力：常压～4.0MPa，(PVC材质≤0.6MPa)

湿度影响：0～95%相对湿度无影响

外    壳：模压铸铝(外涂环氧树脂)

防护等级：IP65

现场指示：31/2 LED数字显示表

电气接口：内螺纹 M20×1.5

连接法兰：HG20592-97 DN80以上 PN0.6、1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等请用户注明

防    爆：隔爆型：dⅡBT5;本安型：iaⅡCT6

浮子材料：1Cr18Ni9Ti，聚四氟乙烯、聚氯乙烯
