PMC534压力变送器

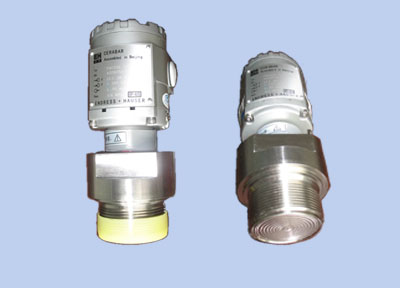

E+HPMC534产品是在PMC133压力变送器原型基础上加装焊接密封隔离膜片结构而成，“Z”为本安、隔爆型

JPMC534避免了介质直接接触压力变送器的测量膜片及密封材料，因而为非一般介质、特殊场合的压力测量提供了可靠途径.焊接密封隔离装置可采用多种材料制作，适用于高温、强腐蚀、高粘度介质的压力测量.采用外螺纹旋入式过程连接,加装温度隔离器或毛细管，耐350℃高温.其它一般技术性能与PMC133相同

测量范围

相对压力：最大0~40MPa，最小0~20KPa

绝对压力：最大0~40MPa，最小0~20KPa

负相对压力：最大-0.1MPa ~+2.4MPa，最小-10KPa ~+10KPa

隔膜中介液

膜片中介液    代码    介质温度

20KPa≤绝对压力≤0.1MPa    介质温度

绝对压力≥0.1MPa    TK校正系数

硅油    A    -40~+180℃    -40~+200℃    1

高温油    G，N    -10~+200℃    -10~+350℃    0.72

甘油    E    -　    +15~+200℃    0.64

植物油    D    -10~+120℃    -10~+200℃    1.05选型要点

温度影响：温度变化对密封隔膜型压力变送器的影响主要取决于隔膜内中介液的物理特性。总的温度系数是压力变送器的温度系数[PMC133]与密封隔膜的温度系数之和。

校准：密封隔膜型压力变送器的校准温度为20℃。最理想的安装位置应是水平安装，非水平安装会对零点产生影响±1.7KPa的偏移，此时，只需调整零点电位器即可校正。

温度隔离器和毛细管结构：被测介质温度持续高达130℃或低-30℃，建议选用温度隔离器或毛细管结构。

隔离膜片：隔离膜片的材料应根据被测介质的腐蚀性来选择。

中介液：选用何种密封中介液取决于工况条件，标准的密封中介液为甘油或硅油;食品工业可采用植物油;绝压或负压量程可用硅油代替甘油;高温或低温采用特殊中介液。在温度条件充许的情况下，建议尽量采用温度特性较好的中介液，以改善隔离膜片的温度性能。

信号输出

模拟信号：4...20mA两线制

模拟信号：0...20mA三线制

过程连接

外螺纹：G1/2A，G11/2A,G2A
